Unity Shader Graph : 행렬

 이 부분은 짧게 설명하기도, 이해하기도 어려운 내용이기에 건너뛸까도 고민했지만, 주니어 디자이너로 부딪혔던 '기술적 한계'들을 어떻게 해결했는지 설명하고 도움을 주는 것이 이 블로그의 목적이기에 이 글로 한 번 짚고 넘어가게 되었습니다.



 Unity의 Shader Graph를 자유자재로 다루려면 데이터의 행렬에 대해 이해할 필요가 있습니다. Shader graph의 모든 데이터 값은 행렬로 되어있습니다. Shader graph에서 생성할 수 있는 '노드'들은 이 데이터에 속성을 부여합니다. 그리고 각 노드 아래 프리뷰 창에서 데이터를 시각화해줍니다.





데이터와 노드



 nx3 행렬 데이터 즉, Vector 3을 예로 들어보겠습니다. Position 노드에서 1열, 2열, 3열 데이터는 각각 x, y, z 축을 의미합니다. Color 노드에서는 1열, 2열, 3열 데이터가 R, G, B 채널을 의미합니다. 하지만 두 노드에서 좌표 '0,0,0'과 가산혼합에서의 '검은색'은 똑같은 (0,0,0) 데이터를 가지고 있습니다. 모든 노드들의 데이터 형태는 같지만, 노드들이 좌표, 컬러, UV로 사용할 수 있는 데이터 배열을 만들어 주고 이름을 붙여줍니다(데이터를 보간하거나 사칙연산해주기도 합니다.).







데이터 시각화 원리



각 노드들은 입력 데이터를 컬러 채널로 인식해 '프리뷰'를 보여줍니다. 1개 열의 데이터(Float)는 명도값으로만 나타내줍니다(0=검정, 1=흰색). Output 데이터가 2개 열 이상일 때부터 1열은 R 채널, 2열은 G채널, 3열은 B채널로 인식해 컬러를 출력합니다.

(Ex. (1,0,0) = 빨간색)



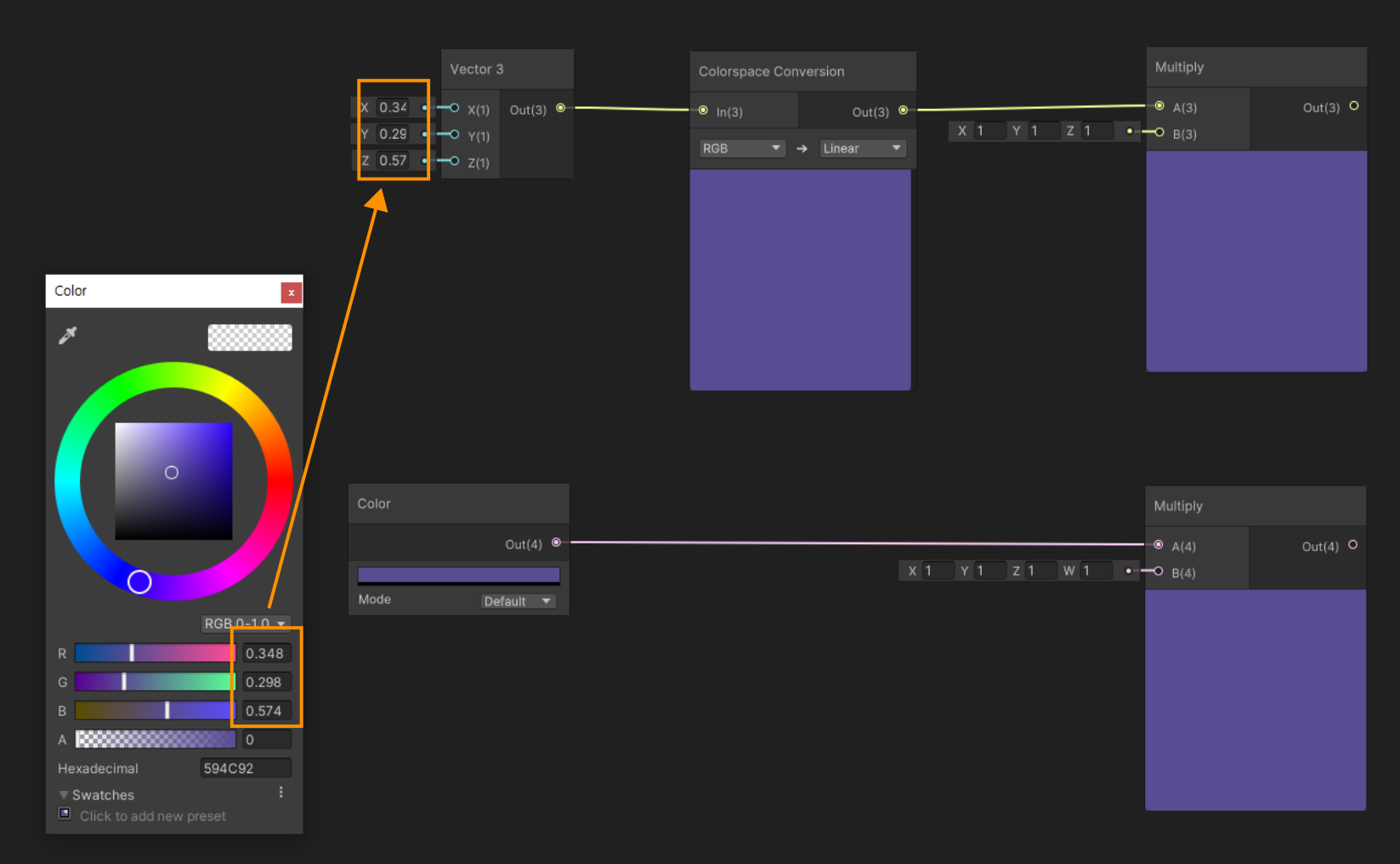

 그래서 실제로 출력하고자 하는 색의 RGB 값만 알면, 컬러 노드를 추가할 필요 없이 Vector 3 데이터만 가지고 색을 만들 수 있습니다.







 각 열을 분리시켜 주는 Split 노드를 이용해 Position 노드의 그라디언트 컬러 프리뷰가 어떻게 시각화되는지 확인해 보겠습니다. 우선 Position 노드를 Split의 인풋에 넣고 각 열을 분리시켜 보면 1열 데이터(R)들은 X축 방향으로 증가하는 값의 배열, 2열(G)은 Y축 방향으로 증가하는 값의 배열, 3열(B)은 Z 축 방향으로 증가하는 값의 배열이라는 것을 확인할 수 있습니다.

Unity는 Y-up 좌표계를 사용합니다.

nx1의 1열 데이터는 색상을 갖지 못하고 명도값으로만 출력됩니다.

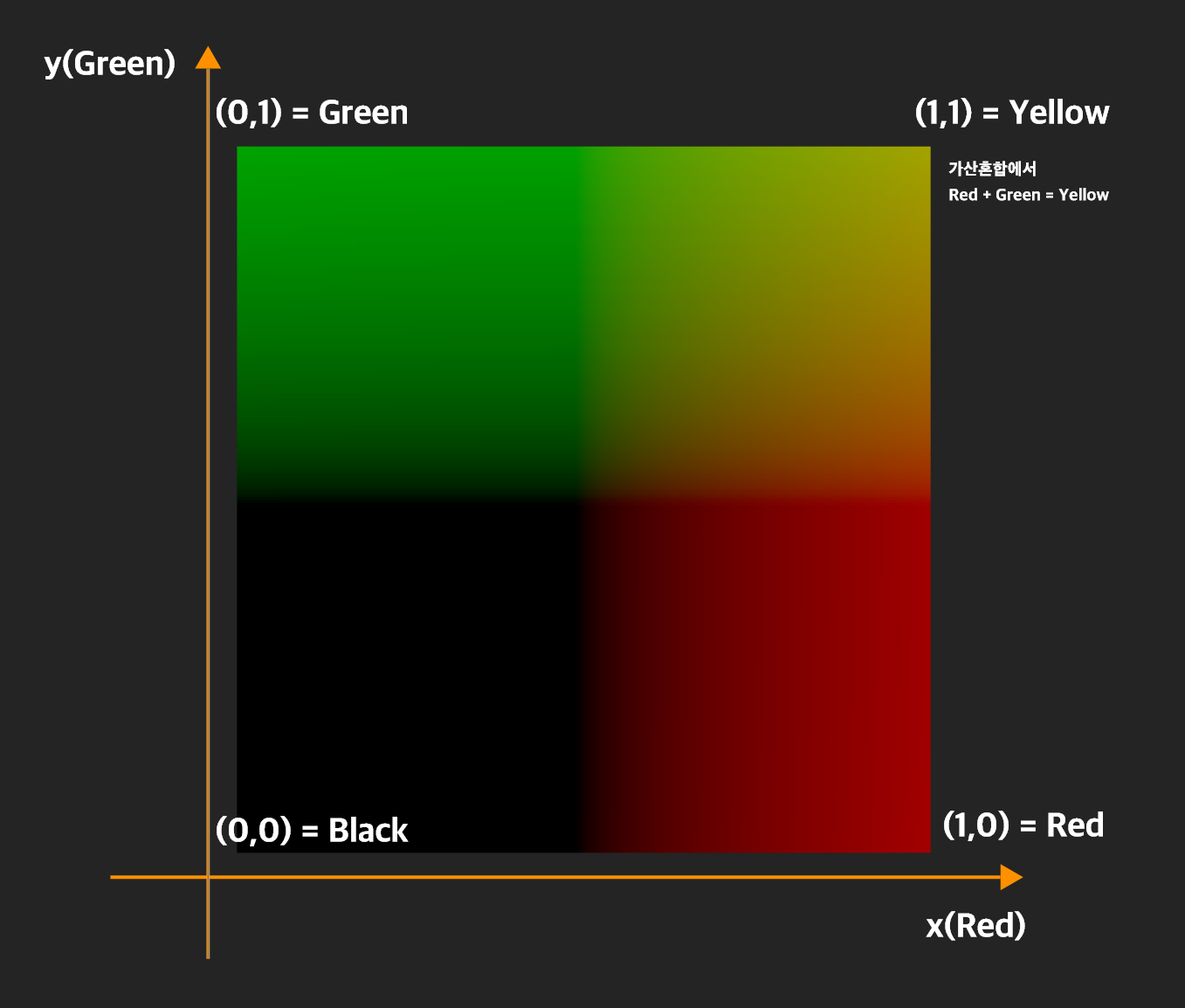

 Split으로 나눠놓은 X, Y 데이터들을 다시 Combine으로 결합해 보면, Red(X축 값)와 Green(Y축 값)이 가산혼합되면서 노란색이 보이게 됩니다. 이렇게 해서 Position 노드의 프리뷰가 빨강, 노랑, 녹색, 검정의 그라디언트로 보이게 되는 것입니다.

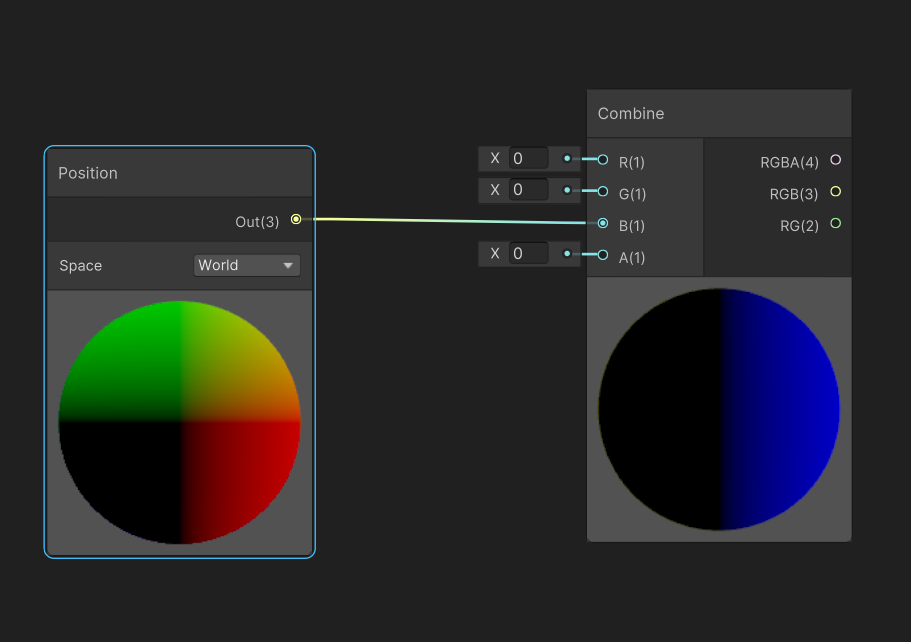

Combine은 Output이 Vector 4 데이터이므로 흑백의 데이터가 다시 색을 갖습니다.

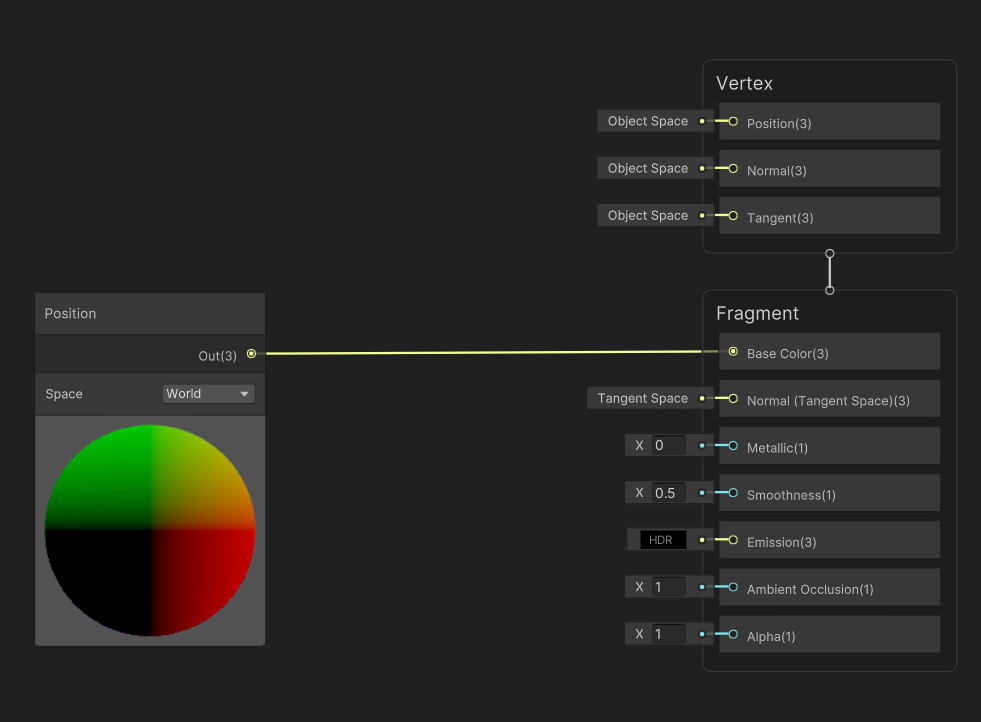

 Position 노드를 그대로 Shader의 Base color에 연결해 보겠습니다.

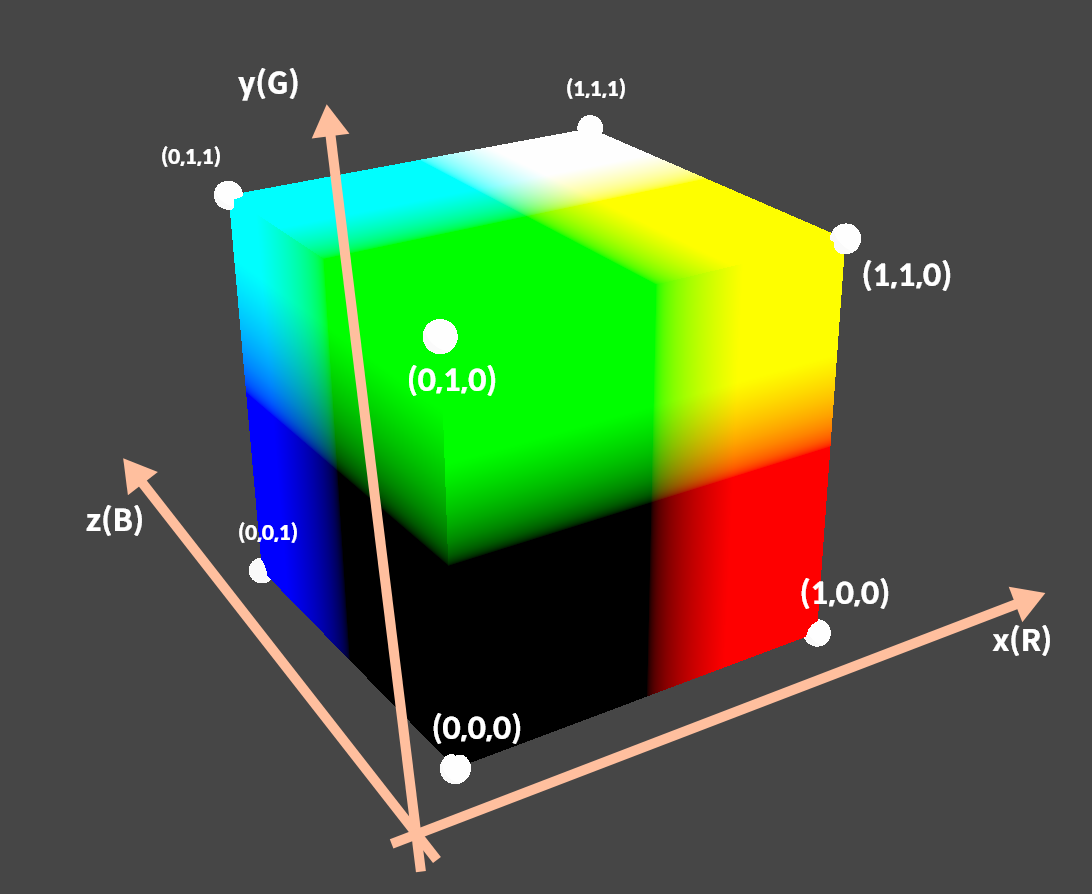

 3D 상의 육면체에 위 셰이더로 만든 머티리얼을 적용시킨 모습입니다. 위의 내용을 바탕으로 보면, World Position 원점 기준으로 좌표 데이터가 Position 노드의 프리뷰처럼 RGB 가산혼합으로 시각화되는 것을 이해할 수 있습니다.

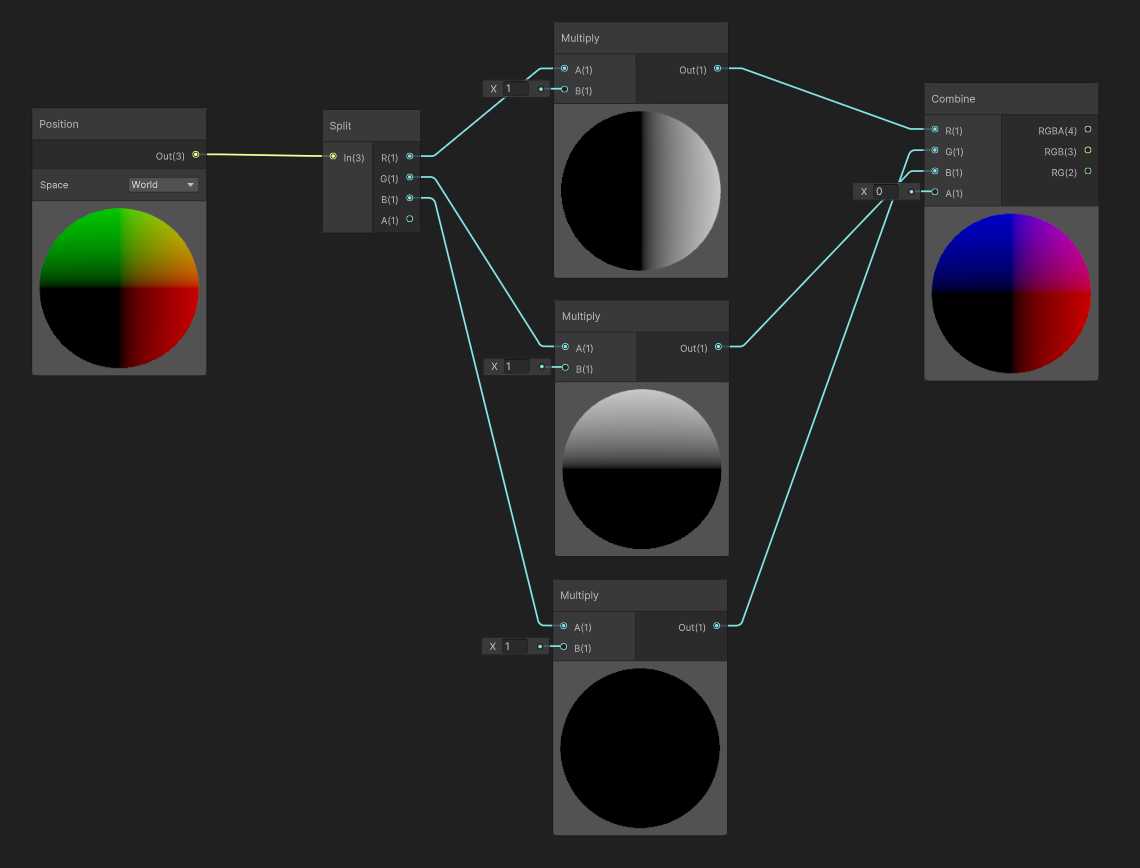

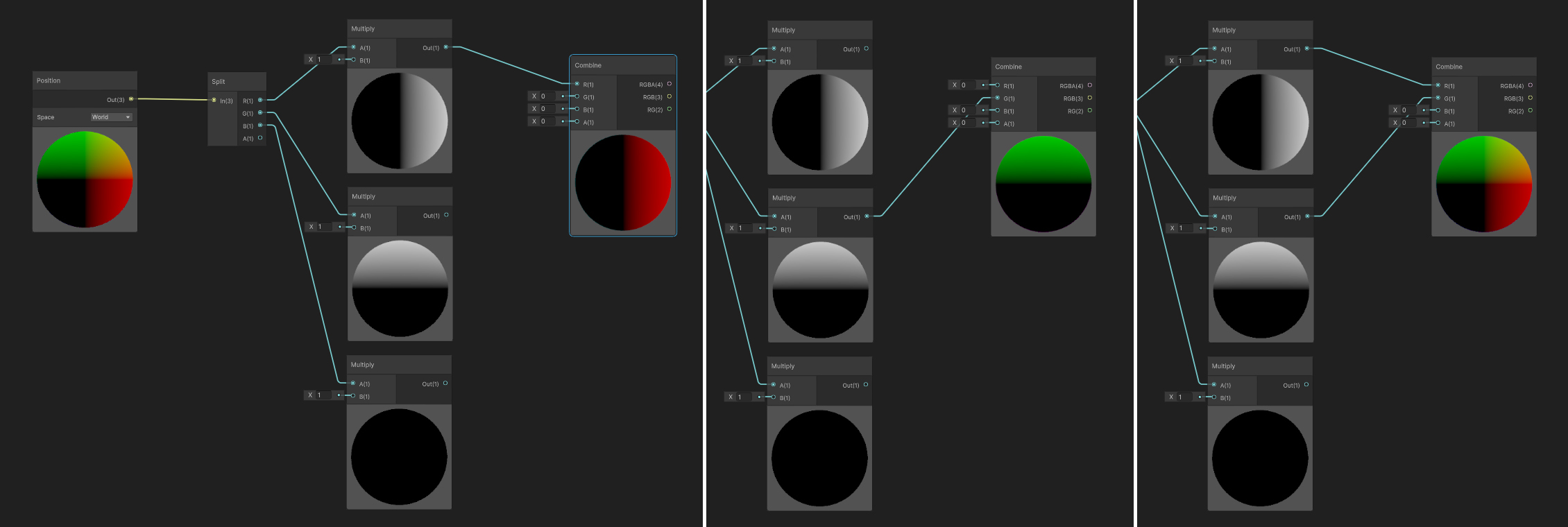

이렇게 데이터와 노드의 기능들을 이해하게 되면 적은 노력으로 많은 것을 할 수 있습니다. 예를 들어 위에서 Position의 Out을 Split으로 분리한 다음 G, B 채널을 바꿔서 Combine으로 결합하면, 기존의 Position 프리뷰와 다른 결괏값을 갖게 됩니다. Position의 2열과 3열의 위치를 바꿨으니((x, y, z) -> (x, z, y)), 이제 이 쉐이더 그래프에서 Combine 데이터를 World Position으로 사용하면 Y축과 Z축의 방향이 바뀌게 됩니다.







데이터의 사칙연산

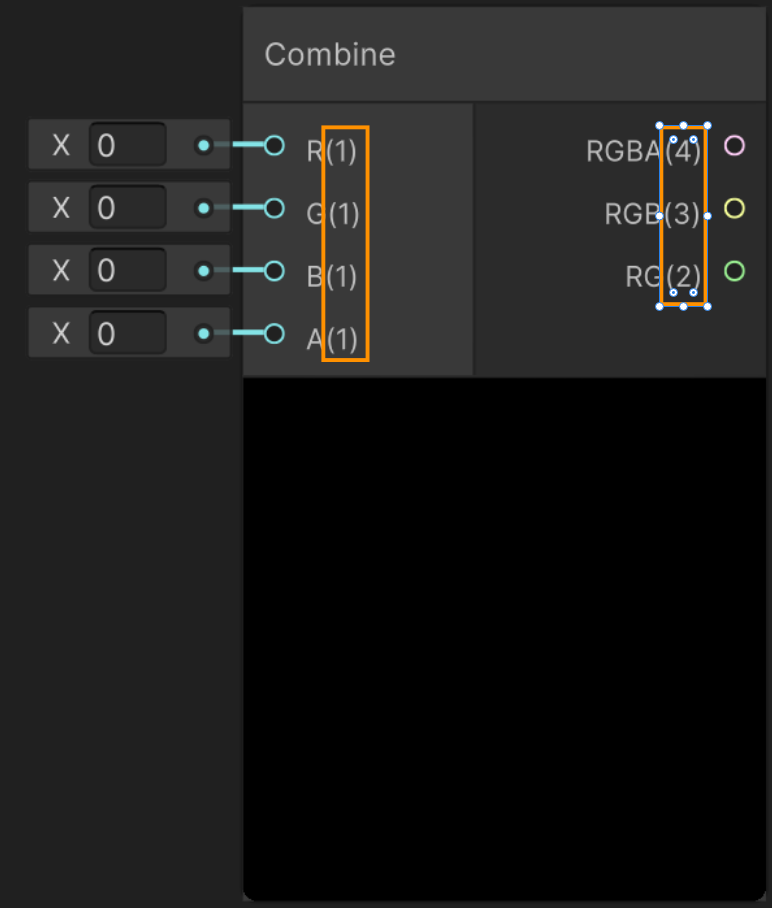

각 노드의 Input과 Output 옆에 숫자로 몇 행의 데이터가 들어가고 나오는지 표시됩니다. 슬롯과 연결선에서 파란색은 Float, 녹색은 Vector 2, 노란색은 Vector 3, 빨간색은 Vector 4 데이터를 의미합니다.



 실제로 열의 개수가 다른 행렬 데이터는 서로 사칙연산할 수 없지만 Shader graph에서는 데이터를 연결하면 열의 개수를 알아서 변환해 주기 때문에 편리합니다. 3열의 데이터 Output을 1열 데이터 자리에 연결하면 선의 색이 변하면서, Output의 첫 번째 열만 입력합니다. ex)(3,2,1) -> (3)

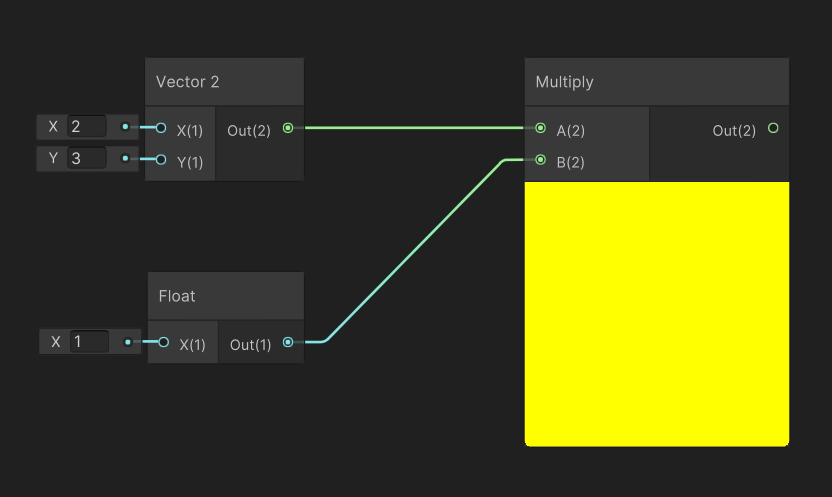

반대로 2열의 데이터 자리에 1열의 데이터 인풋을 넣을 때도 알아서 2번째 열을 만들어 줍니다. ex)(1) -> (1,1)





데이터 응용

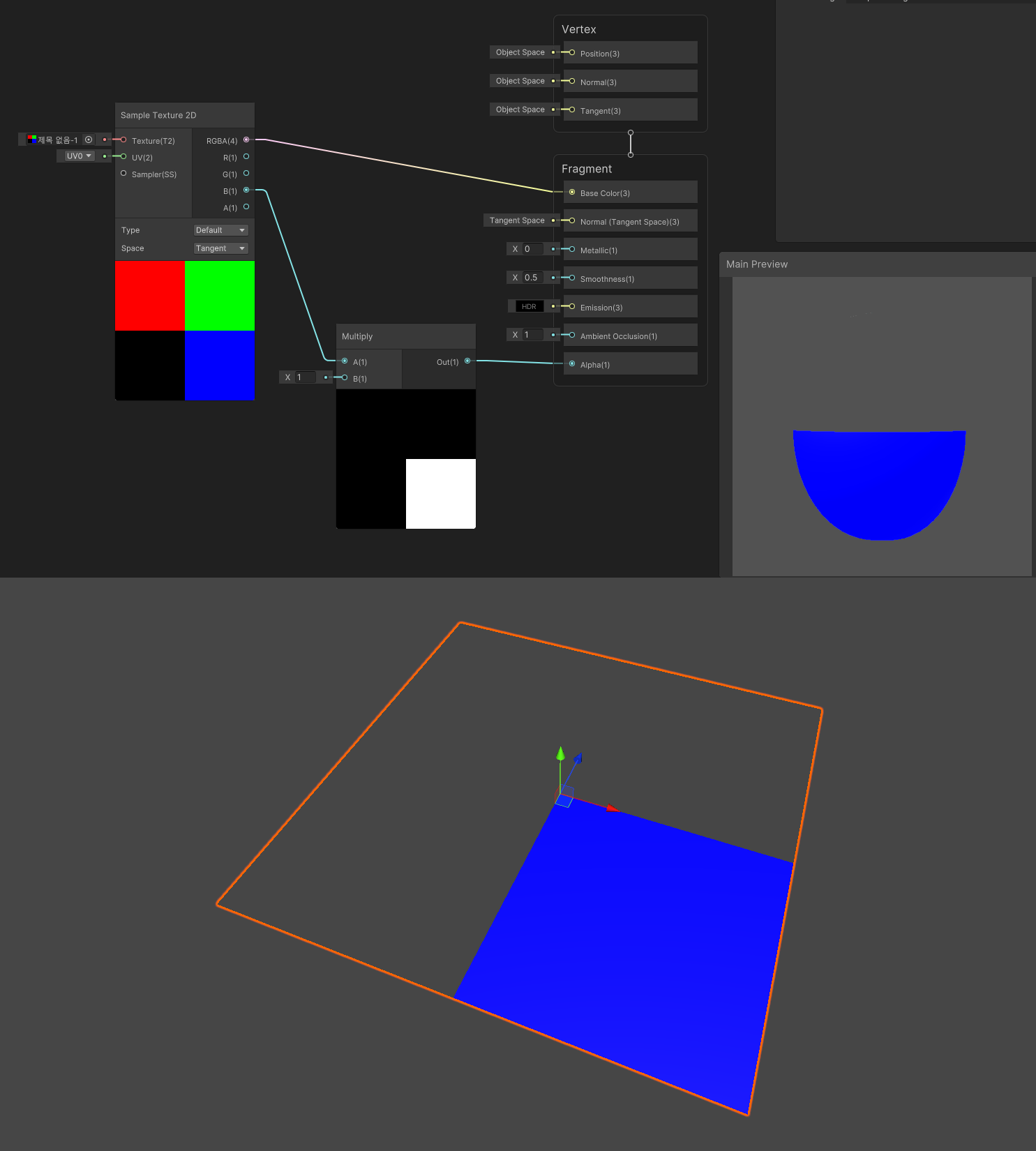

 데이터와 노드 기능을 잘 이해한다면, 적은 리소스로 원하는 것을 쉽게 달성할 수 있습니다. 예를 들어 따로 마스크 맵을 만들 필요 없이 아래 텍스처의 RGB 중 B 채널을 Alpha에 연결하면 텍스처의 B채널 값이 있는 부분만 출력하고 나머지 부분을 투명하게 만들 수 있습니다.

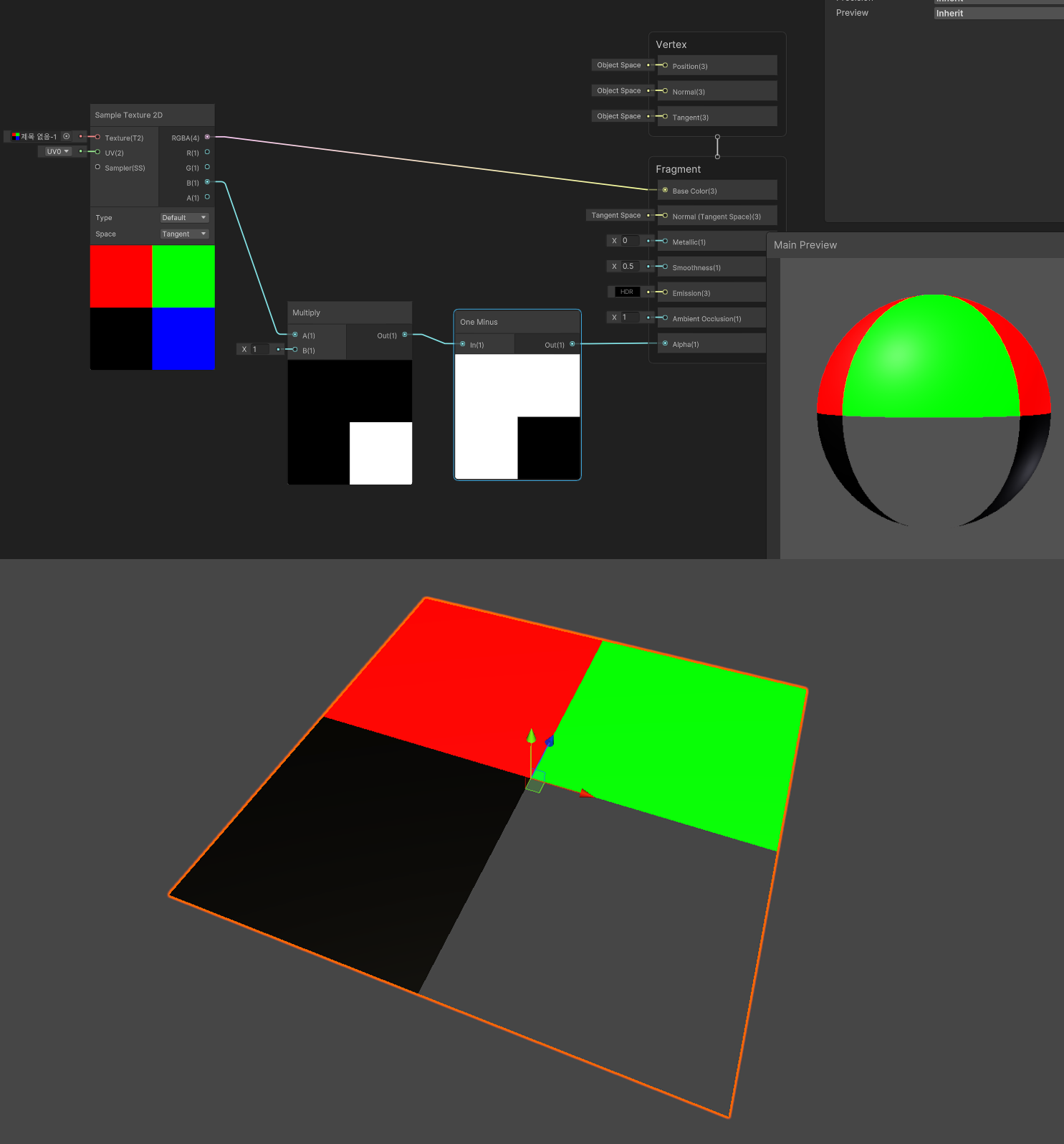

 B 채널 값에 One Minus 노드를 연결해 역으로 만들어 주면 반대로 B채널을 제외하고 나머지 부분을 출력할 수 있습니다.





 이 처럼 데이터와 노드를 이해하게 되면 쉐이더 그래프를 좀 더 자연스럽게 익힐 수 있습니다. 사실 이 내용에 대해 이해하지 않더라도 작업하는 데는 문제가 없을 수 있지만, 쉐이더 그래프에 익숙해지고 난 후에 돌이켜 보면 '아, 내가 이런 원리로 작업하고 있었구나' 라는 것을 알 수 있습니다.
