QGIS로 건물 3D 제작하기

건물 3D 높이 정보 지정하기

레이어를 우클릭해 속성을 열고 3D뷰 탭으로 이동합니다. 드롭다운 메뉴에서 단일 심볼을 선택하고, 돌출값에 필드유형-GRO_FLO_CO를 세팅합니다. 고도 클램핑을 지형으로 세팅하면 건물이 DEM지형에 맞게 위치되고 층수*3m 높이가 적용됩니다.

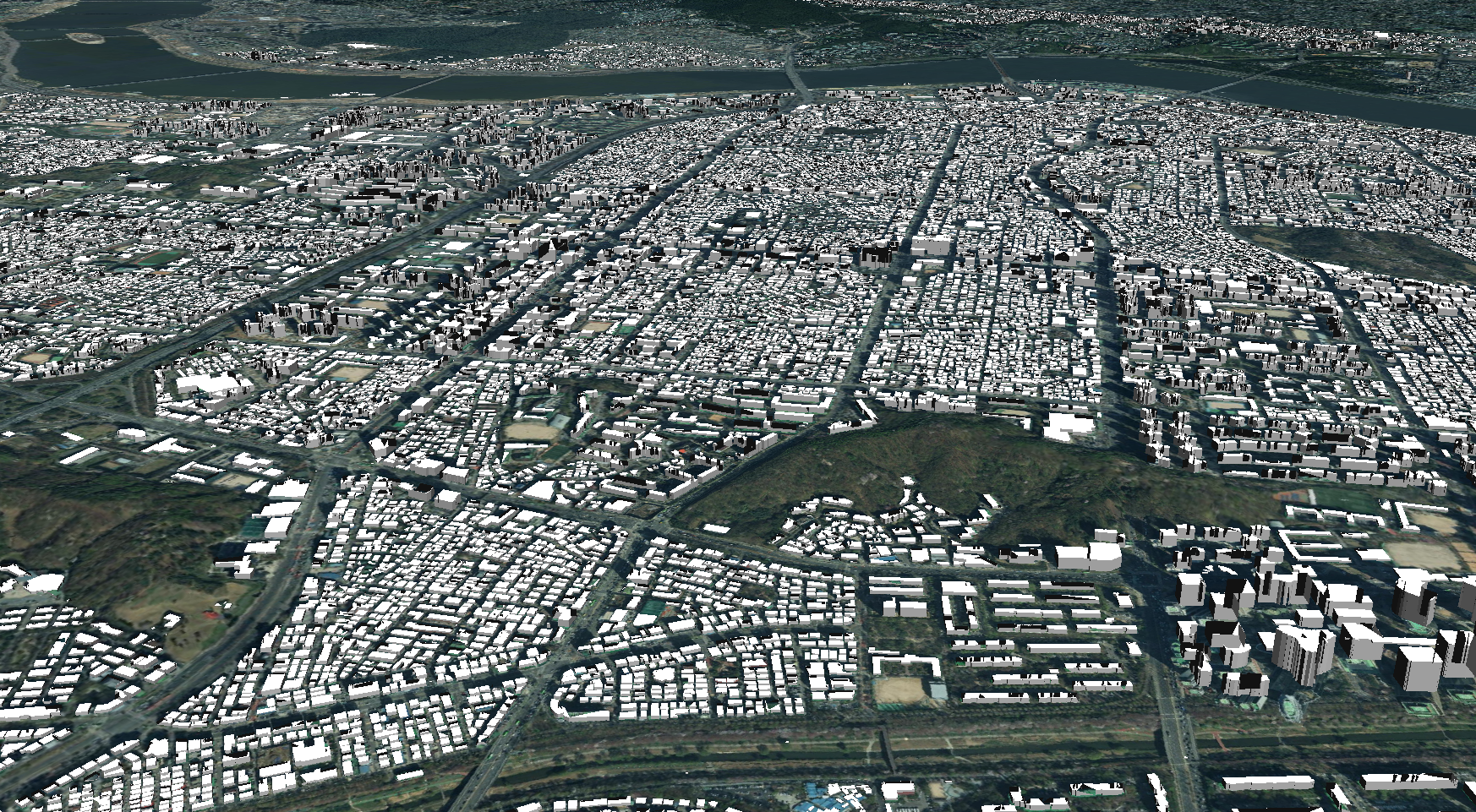

3D뷰로 확인한 모습. QGIS가 50~70만 개의 건물 데이터를 연산하기엔 최적화된 프로그램이 아니라 데이터가 깜빡거리며 나타납니다. 내보내기 시에도 일부 영역의 건물이 누락되기 때문에 구 별로 건물 데이터를 나눠서 내보내는 것이 좋습니다. 이전 글에서 설명한 방법으로 필요한 부분의 데이터를 잘라내여 사용하는 것이 좋습니다.

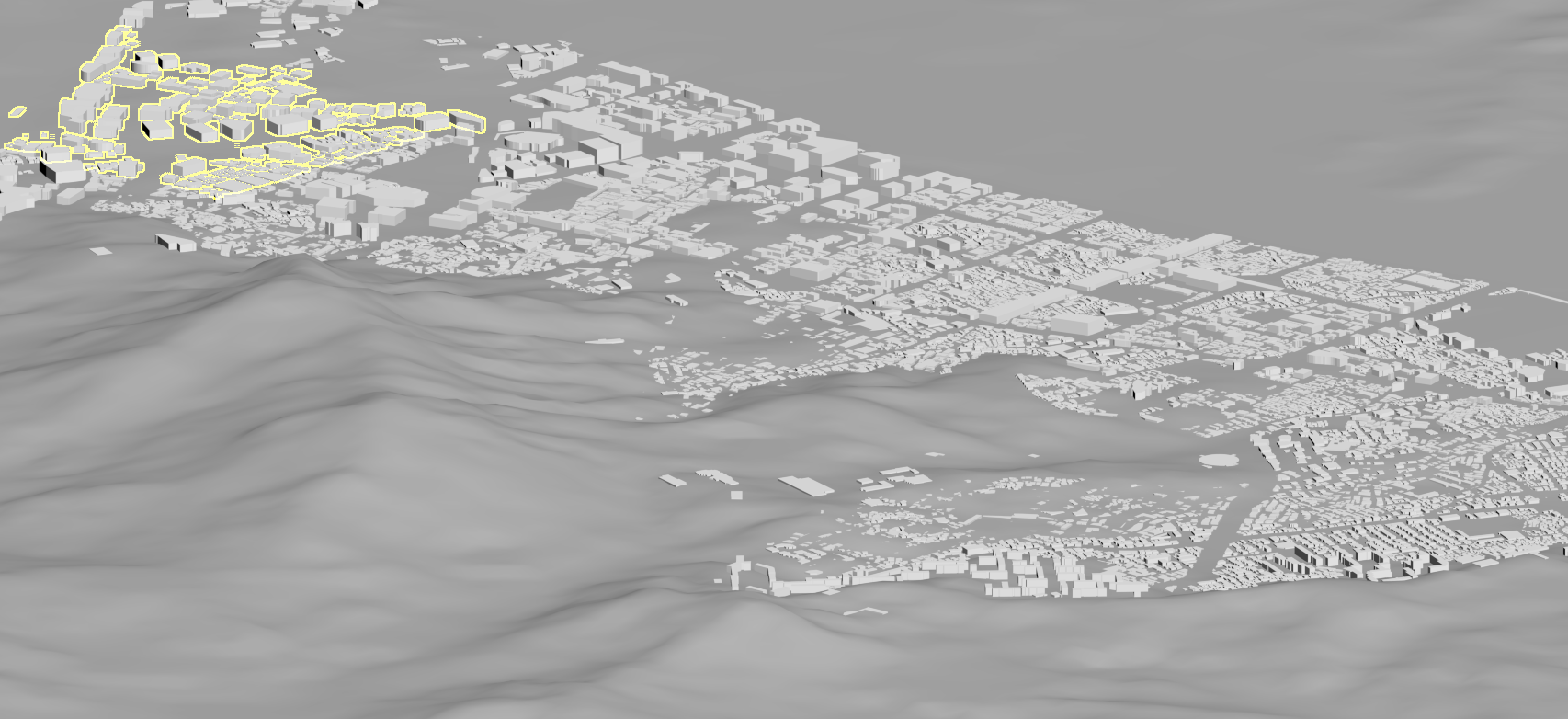

OBJ로 내보낸 후 3Ds Max에서 열어본모습(텍스쳐 미적용)







다방면에서 활용되고 있는 QGIS와 지리정보 데이터로 실제 지형 및 단순한 건물의 3D를 제작하는 방법을 정리해 보았습니다. QGIS는 훨씬 많은 활용 가능성을 가지고 있지만 서울 지형과 건물 3D를 빠르게 얻을 수 있는 방향으로 글을 정리했습니다. 건축, 시각화 분야에서 콘타 제작, 시뮬레이션 등의 작업에 능률을 높일 수 있을 거라 기대합니다.

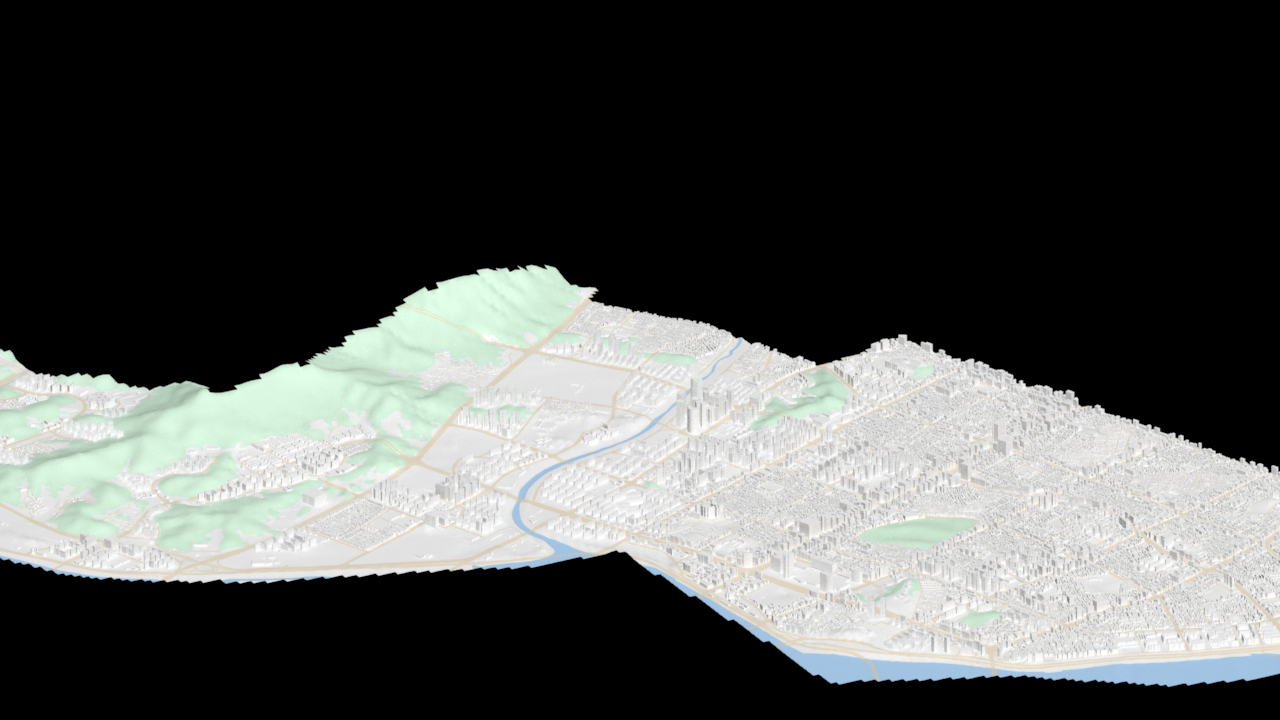

강남구 3D 모형. 녹지, 강, 도로 등 지리/공간정보를 활용해 빠른 모형 제작이 가능하다.

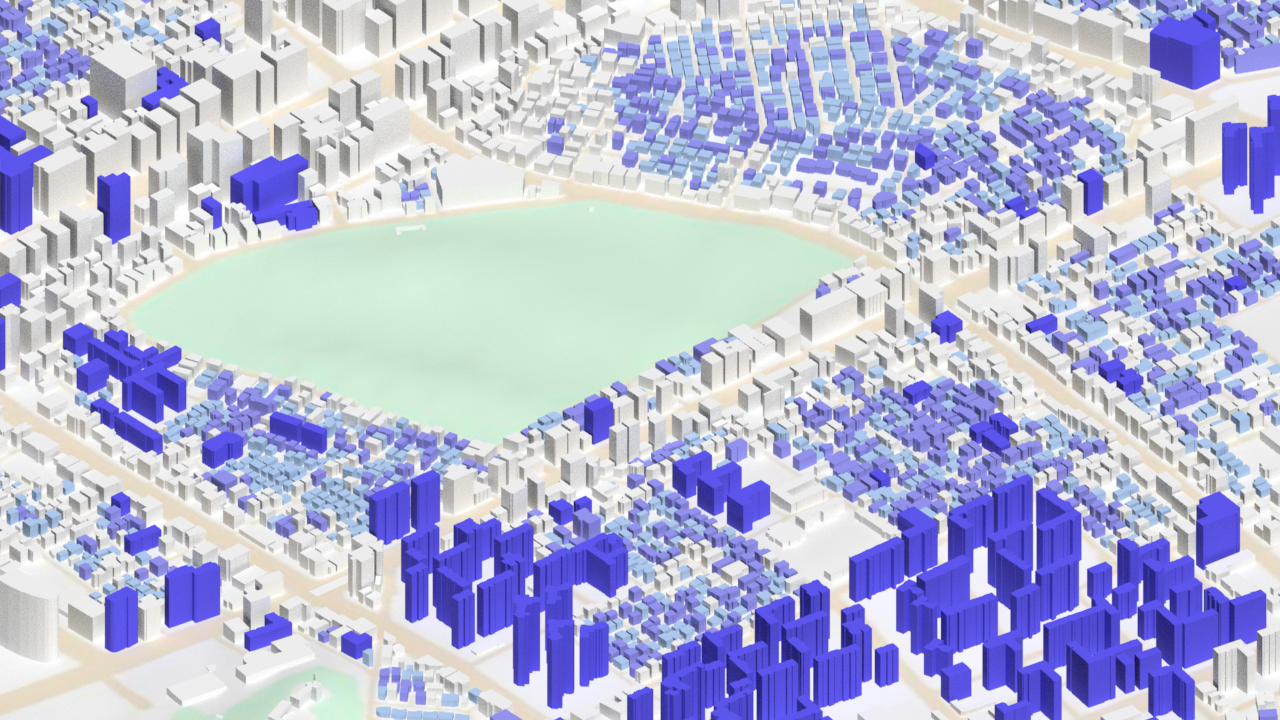

데이터의 속성정보를 다양하게 활용할 수 있다. 건물 용도 코드에 따라 색상을 구분한 예시.

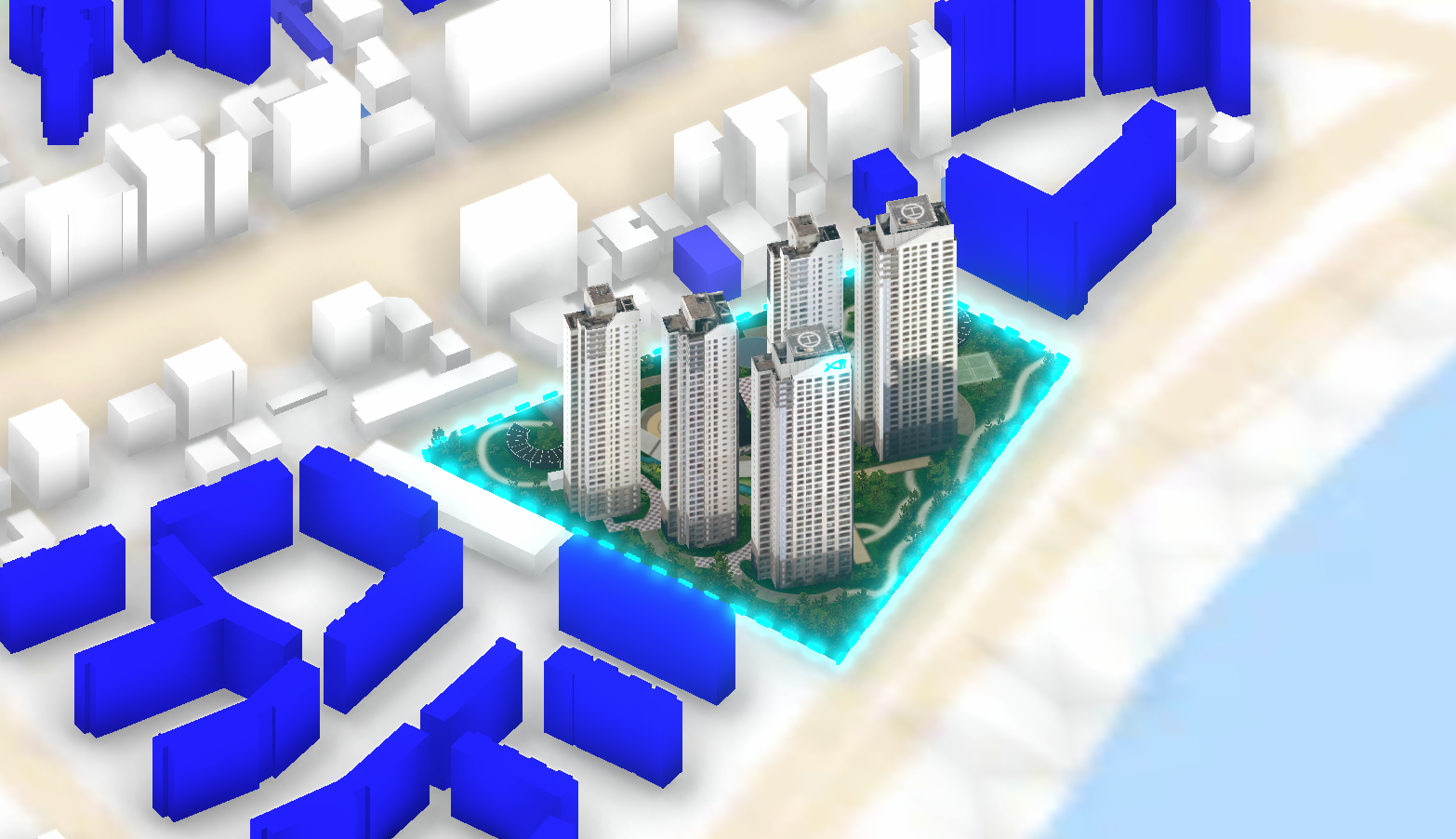

건축 시각화에서 배경으로 활용한 예시
